[AWS ASG] Auto Scaling Group에서 EC2 Scale-in/분리 및 ASG 삭제하기 (+축소 보호 설정)

🌎 As-Is Architecture

As-Is Architecture

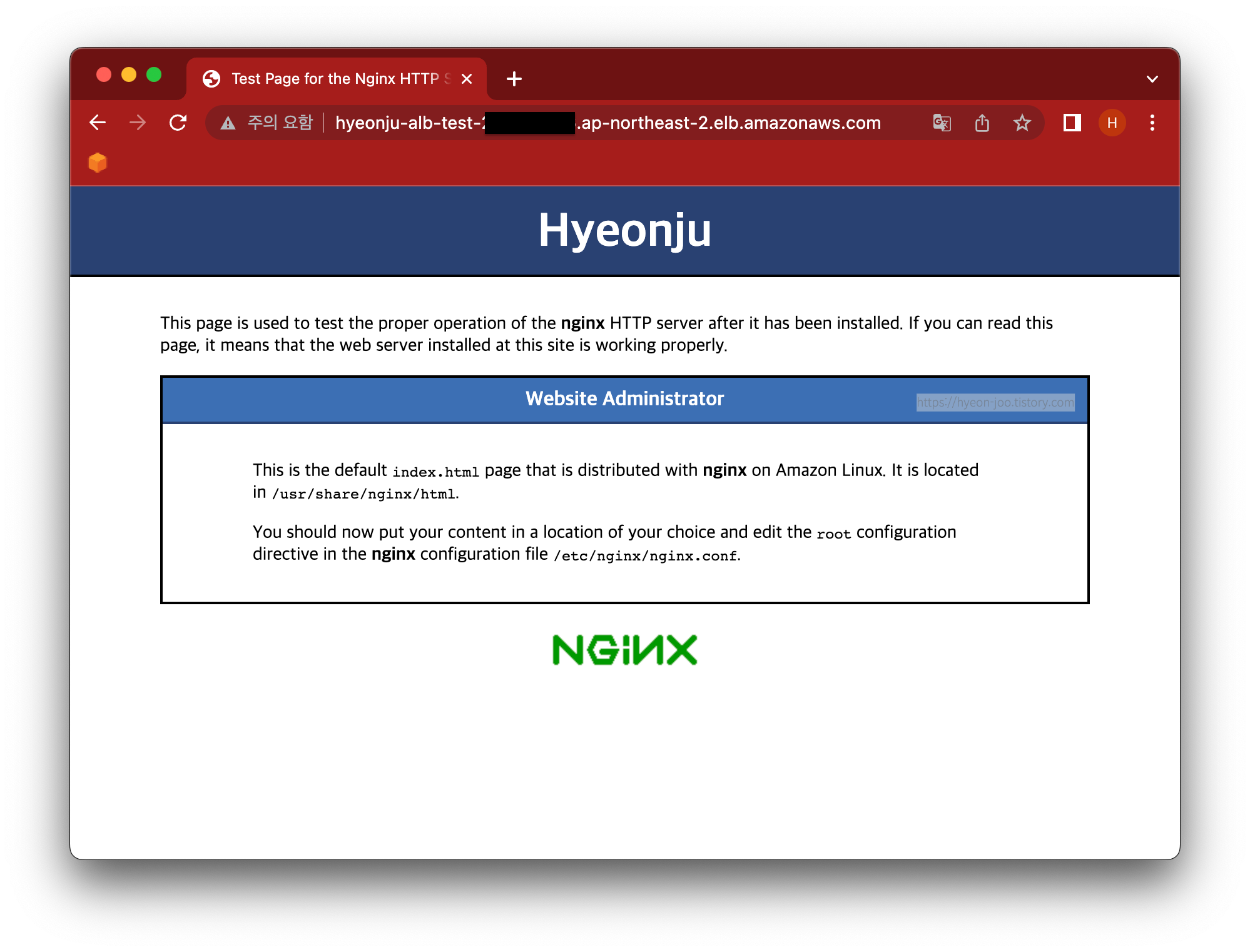

사용자가 ALB Endpoint 접속시 뜨는 화면

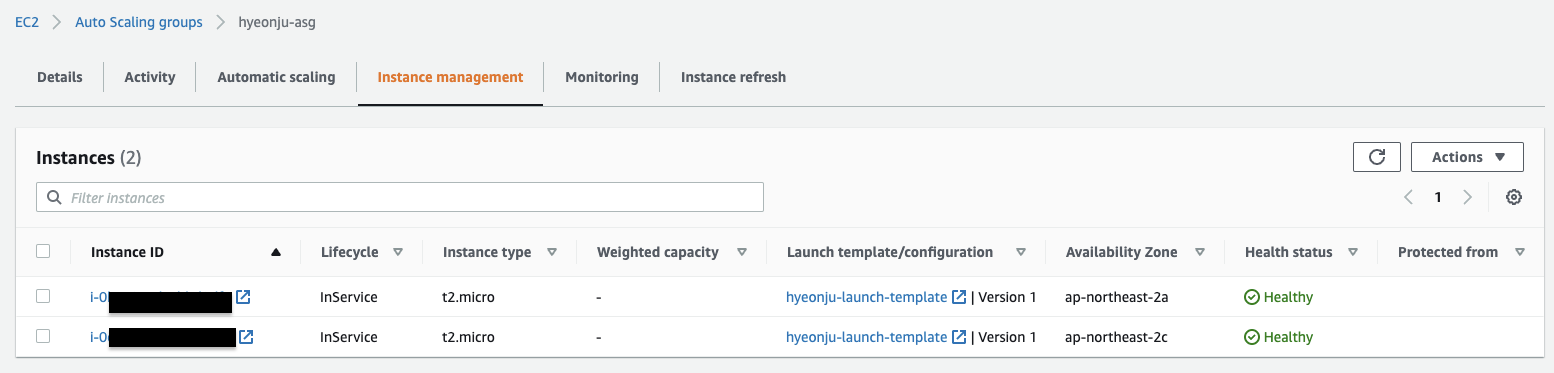

• As-is Auto Scaling Group 설정 상태

• Desired capacity: 2
• Minimum capacity: 2
• Maximum capacity: 2



☄️ To-Be Architecture

To-Be Architecture

• 변경 목표 : Auto Scale-in/out 기능 미필요로 인한 Auto Scaling Group에서 서버 분리 및 ASG 삭제





---





🔫 Process

0. 백업을 위한 이미지 생성

1. 축소 보호 설정

• Auto Scaling Group 콘솔 > Instance management 탭 > Actions 버튼 > [Set scale-in protection] 선택

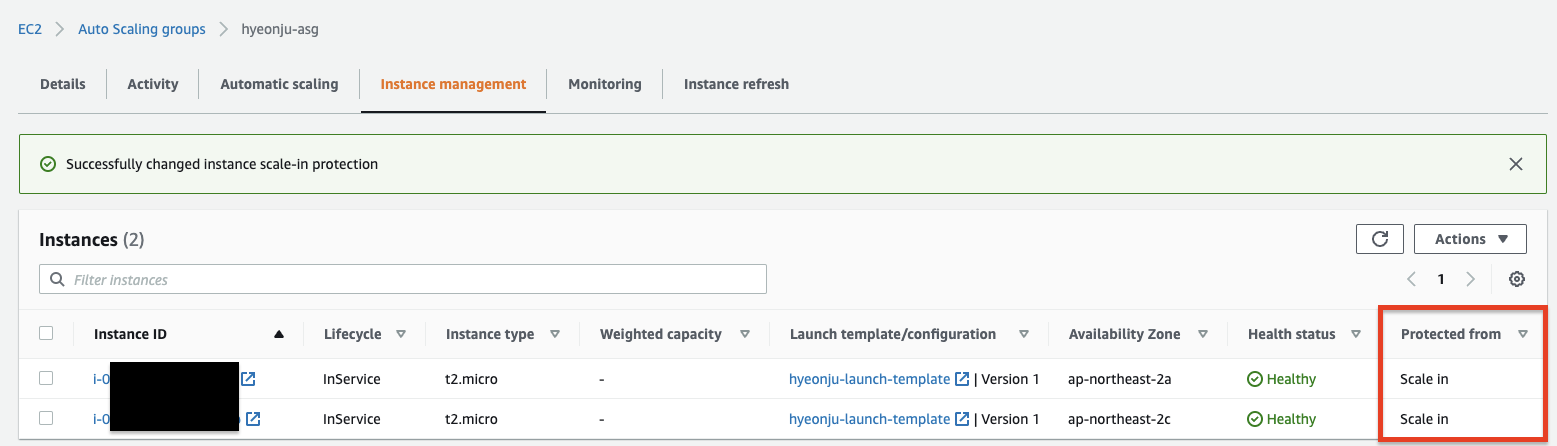

위와 같이 Instances의 [Protected from] 설정이 Scale in으로 변경된다.

🚨 반드시 축소 보호 설정을 통해 Scale-in이 되더라도 EC2가 종료 및 삭제되는 것을 방지해야만 한다.
Scale-out 또는 Subnet 추가 시에도 AZ간 밸런스를 위해 기존 노드가 삭제되는 경우 등 예상치 못한 노드 삭제에 대한 방지가 가능하다.

💡 축소 보호 설정을 하지 않는 경우, EC2 인스턴스 자체에 종료 보호(termination protection) 설정을 한 경우도 예외 없이 종료된다.

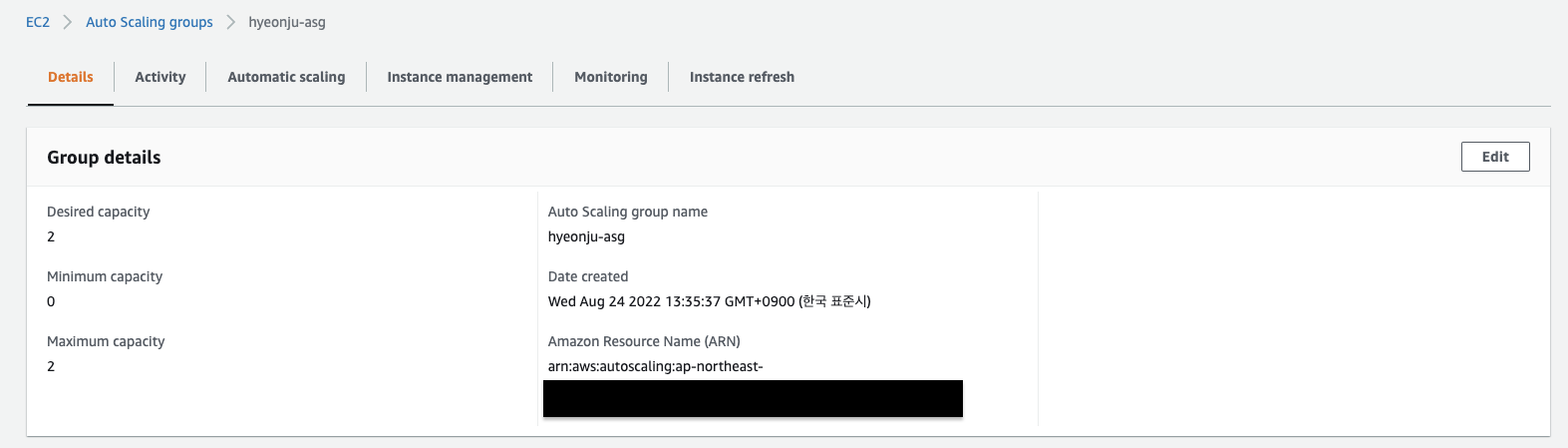

2. Min Capacity 변경

🚨 반드시 Min 값만 변경한다.

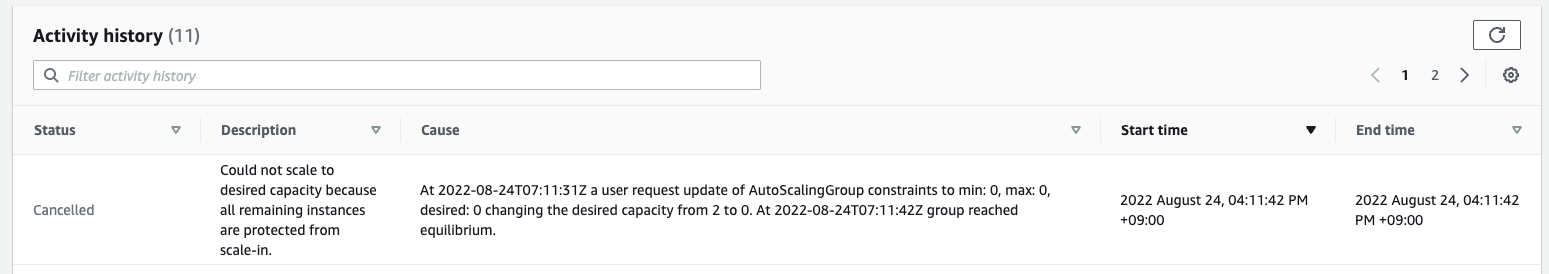

Desired capacity를 축소 보호 설정한 인스턴스 수보다 적은 수로 변경하는 경우, 위와 같이 cancel 되며 제대로 변경되지 않는다.

캡처는 1번에서 2개의 인스턴스에 대해 축소 보호 설정을 하였는데 Desired Capacity를 0으로 변경한 경우이다. Activity History에서 Auto Scaling Group의 모든 activity를 확인할 수 있다.



3. ASG에서 인스턴스 분리

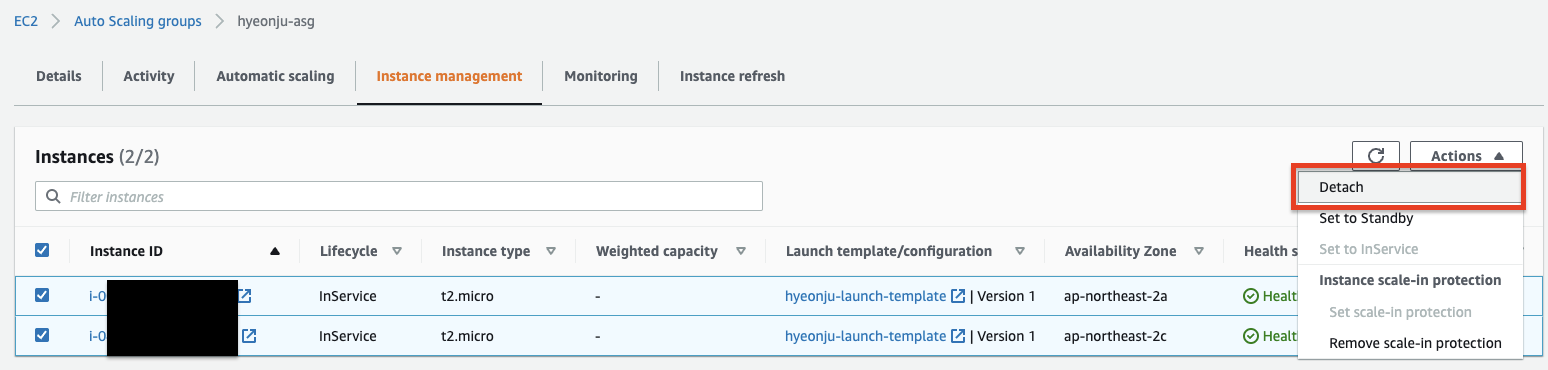

• Auto Scaling Group 콘솔 > Instance management 탭 > Actions 버튼 > [Detach] 선택

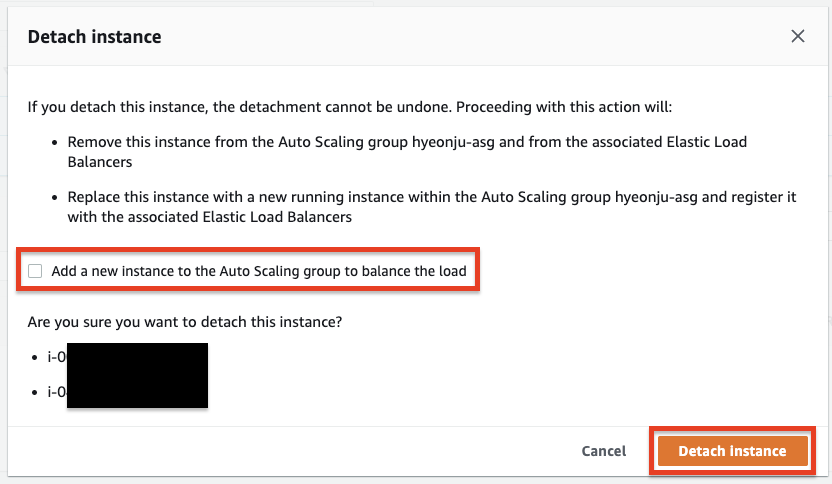

Detach 클릭 시, 위와 같은 알람창이 뜬다.

[Add a new instance to the Auto Scaling group to balance the load(새 인스턴스를 Auto Scaling 그룹에 추가하여 로드 균형 유지)]를 default 그대로 비활성화한 상태로, 우측 하단의 [Detach Instance]를 클릭한다.

체크박스에 체크를 하는 것은 새로운 인스턴스를 생성하여 Auto Scaling Group에 추가를 하는 것으로 해당 상황에서의 detach의 의미가 없다.

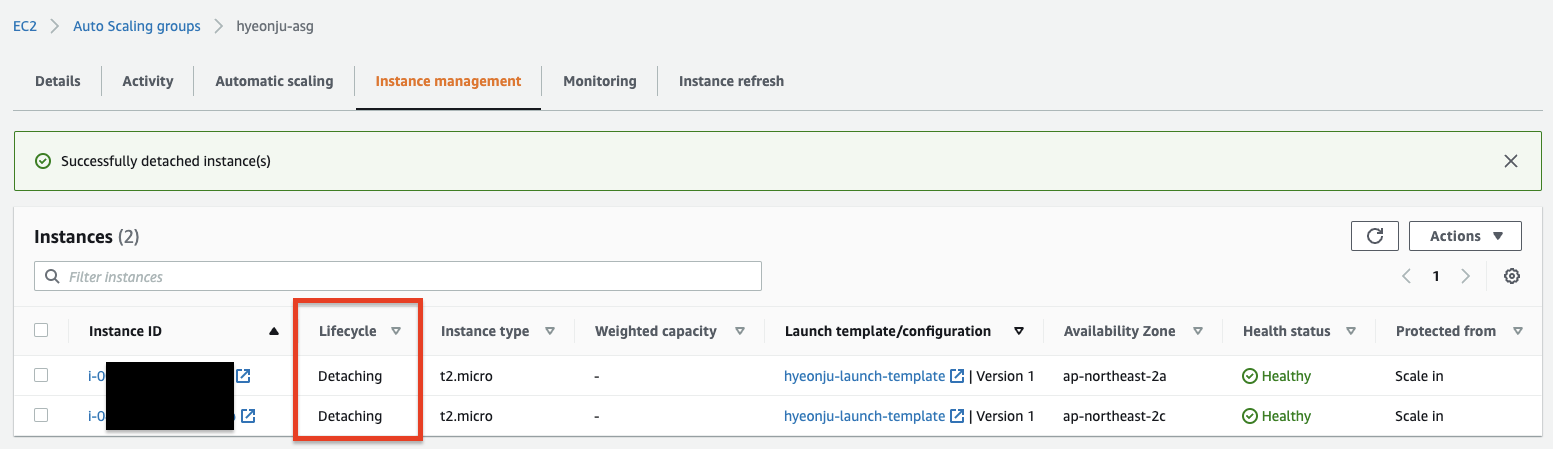

Detach 선택 시, 인스턴스의 Lifecycle은 Detaching으로 변경된다.



4. 로드밸런서 타겟 그룹에 인스턴스 추가

📢 Load balancer target groups과 연결되어 있지 않은 ASG는 4번 항목을 건너뛰어도 된다.

AWS ASG

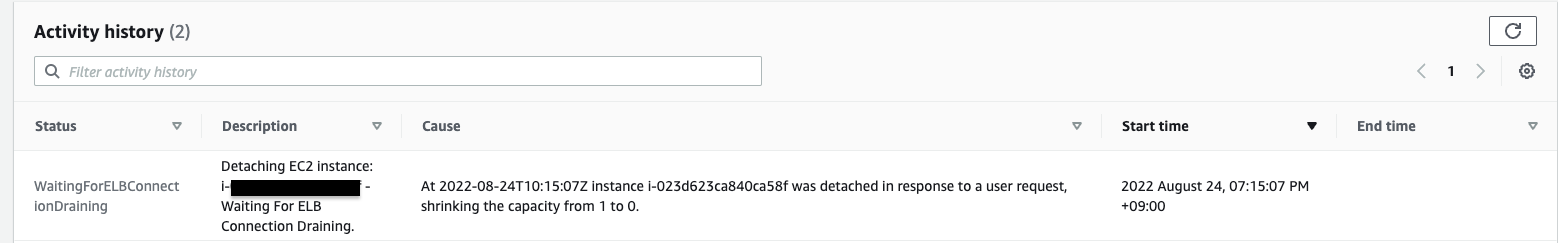

Auto Scaling Group이 Load Balancer의 Target Group과 연결이 되어 있는 경우, 위와 같이 Detach를 시도한 EC2 인스턴스가 즉시 ELB Target Group에서 Draining 된다.

AWS Target Group

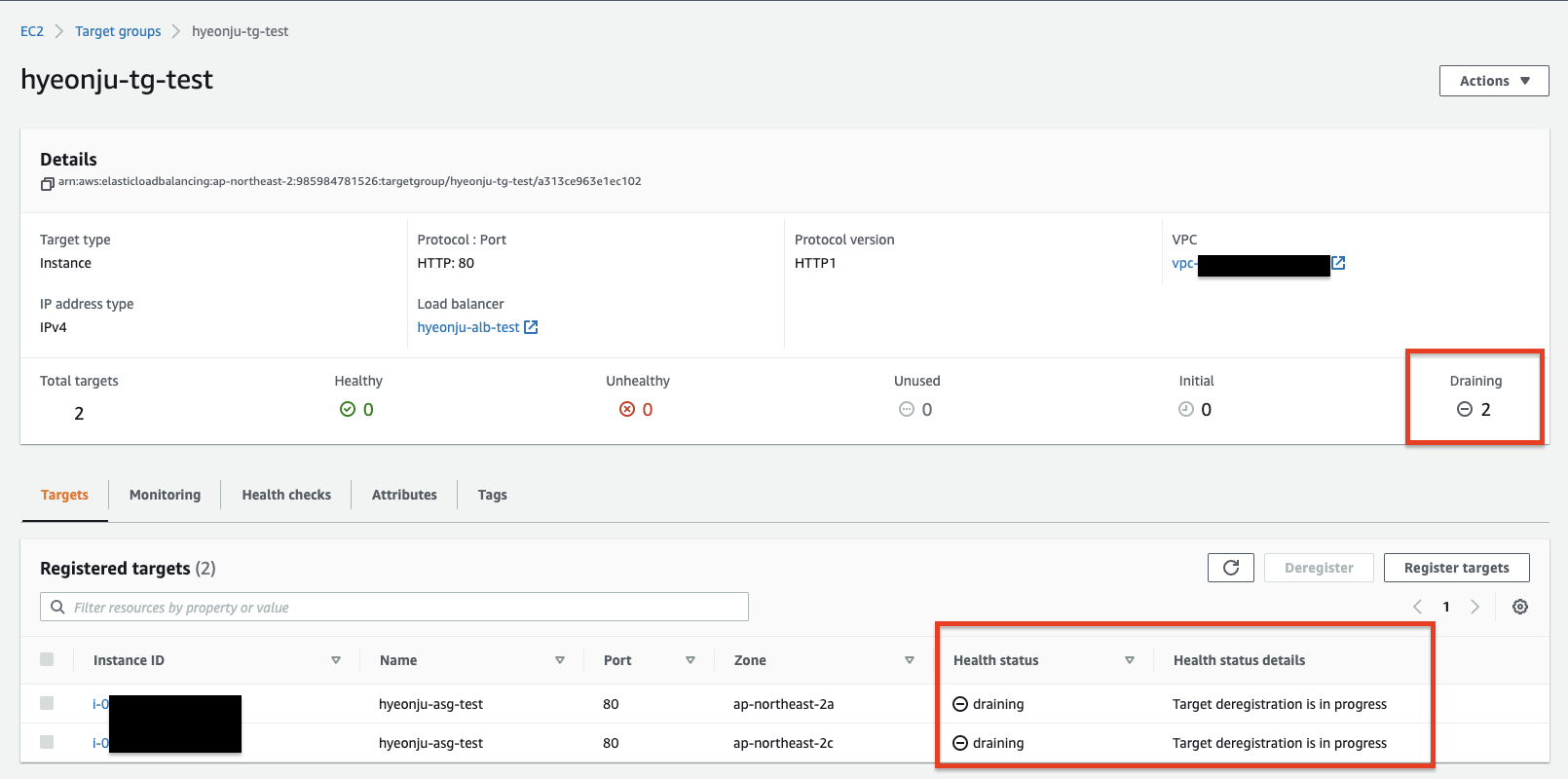

Target Group 콘솔에서도 위와 같이 확인할 수 있다.

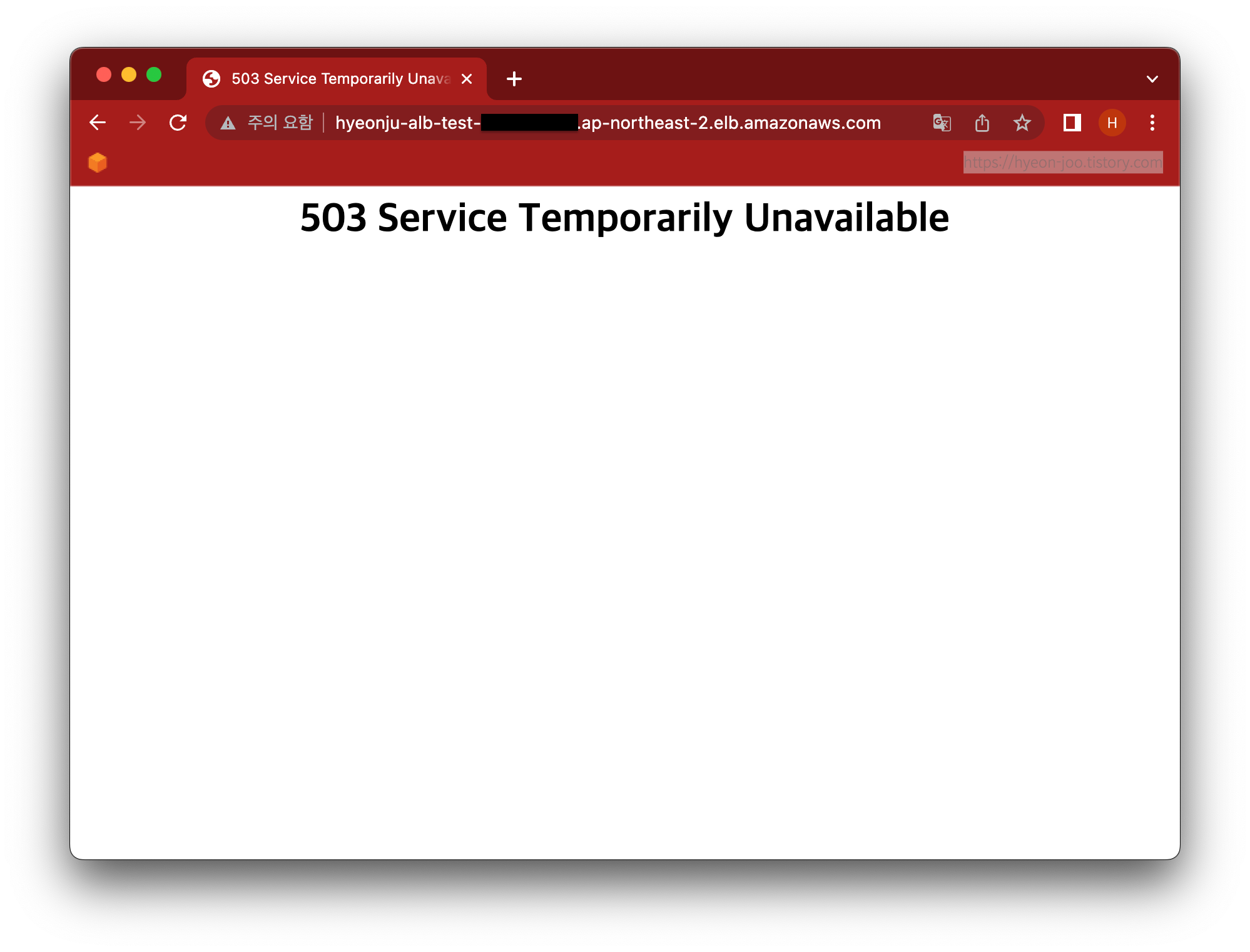

이때, 사용자가 ALB의 엔드포인트를 접속하는 경우 위와 같이 503 에러를 return 받는다.

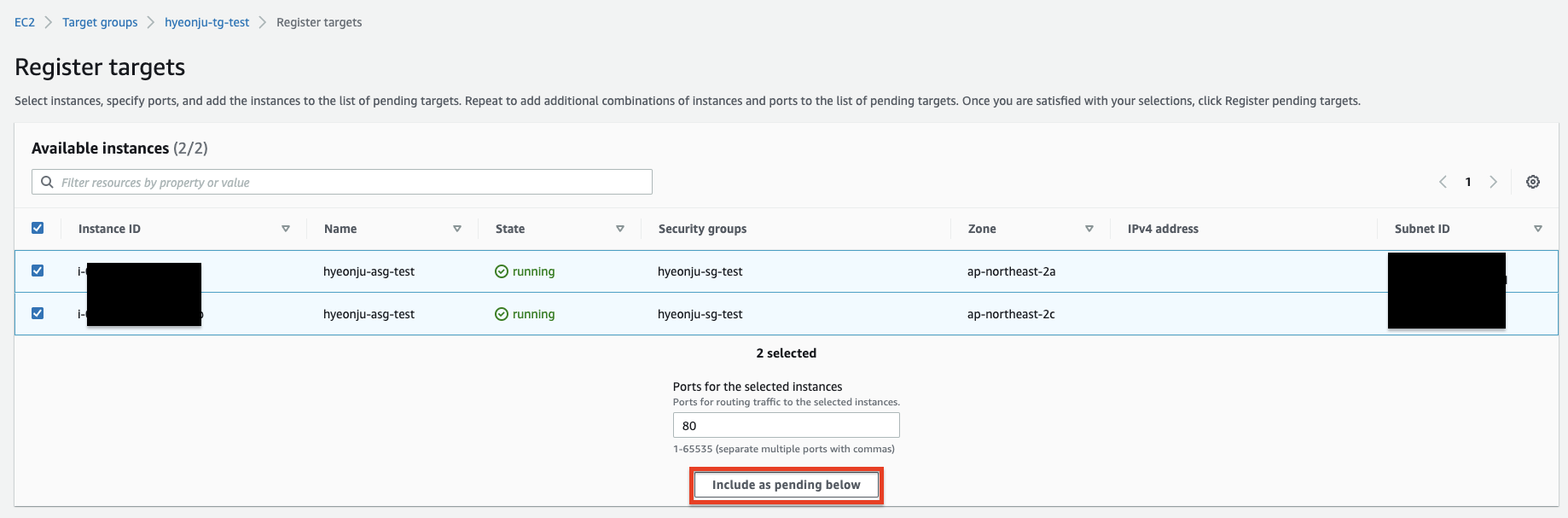

본 포스팅에서는 ASG 삭제를 원하지만 사용자가 여전히 서비스를 이용할 수 있게 하는 것이 목표이기 때문에 위와 같이 Target Group에 기존 EC2를 타겟으로 등록한다.

💡  기존 서비스를 중단 시간 없이 가용하기 위해서는 한 인스턴스씩 ASG에서 Detach 하고 Drain 된 인스턴스를 Target Group에 등록하면 된다.



5. Auto Scaling Group 삭제

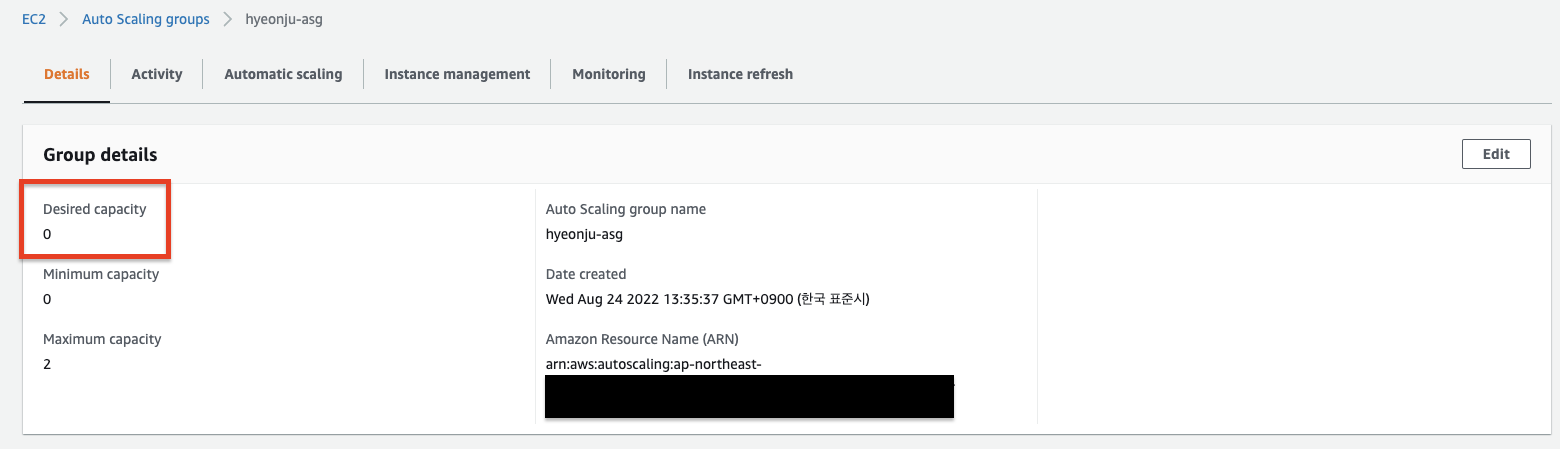

ASG 콘솔에서 모두 Detach 완료되어 Desired capacity가 0이 됐음을 확인할 수 있다.

Delete 버튼을 이용해 ASG를 삭제한다.

⇒ 성공~~!
